Bản vẽ CAD là gì? Catalogue bản vẽ CAD cửa nhôm Xingfa

Bản vẽ CAD cửa nhôm Xingfa là gì?

Bản vẽ CAD được sử dụng trong thiết kế cửa nhôm Xingfa như thế nào?

Có những loại bản vẽ cửa nhôm Xingfa nào?

Những câu hỏi này sẽ được giải đáp qua từng nội dung chính dưới đây.

Bản vẽ CAD cửa nhôm Xingfa là gì?

Bản vẽ CAD cửa nhôm Xingfa cao cấp là bản vẽ chi tiết thể hiện chính xác về kích thước của từng cánh cửa, chiều quay cửa, khuôn cửa và từng mẫu thiết kế quy cách mở cửa.

Loại bản vẽ này được thực hiện nhằm giải quyết các vấn đề liên quan đến kích thước sản xuất, kích thước ô chờ của từng bộ cửa một cách chính xác nhất, gần như tuyệt đối.

Ngoài ra, bản vẽ CAD nhôm xingfa còn giúp lấy được kích thước mở lọt sáng với kích thước đẹp nhất, hợp phong thủy phong thủy nhất. Khi mở cửa ra, kích thước vẫn đảm bảo đạt tiêu chuẩn kỹ thuật đóng mở cửa của dòng sản phẩm nhôm nhập khẩu cao cấp này.

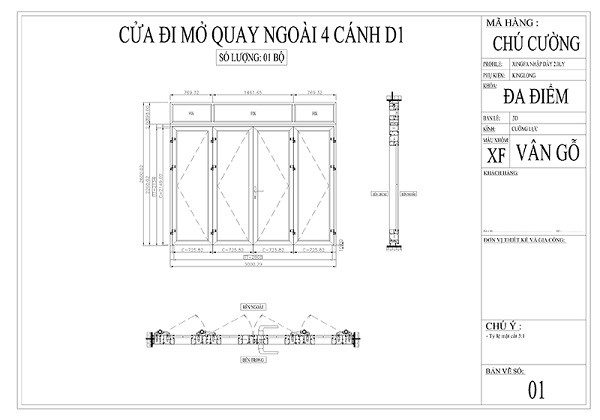

Mẫu bản vẽ CAD nhôm xingfa

Sử dụng bản vẽ CAD trong thiết kế cửa nhôm Xingfa

Bản vẽ CAD được sử dụng trong thiết kế cửa nhôm Xingfa nhằm thể hiện đầy đủ chi tiết mặt cắt, kích thước cắt cánh, cắt khung và thông thủy cho từng mẫu cửa.

>>>>> Xem thêm: Báo giá làm cửa nhôm Xingfa tại Nam Phương Window – chuyên nghiệp hàng đầu.

Các loại bản vẽ cửa nhôm Xingfa hiện nay

Dựa vào mục đích sử dụng bản vẽ cửa nhôm Xingfa được chia thành 2 loại:

Bản vẽ kiến trúc: là bản vẽ thể hiện các bộ cửa với số đo, vị trí, các lưu ý khi lắp đặt trên công trình.
Bản vẽ kỹ thuật: hay còn gọi là bản vẽ chi tiết. Bản vẽ này thể hiện số đo, liệt kê các hệ nhôm Xingfa cần sử dụng kèm mặt cắt để thợ gia công hiểu.

Tuy nhiên, loại bản vẽ kỹ thuật này rất ít người sử dụng vì những người thợ chỉ nhìn cửa là biết nên sử dụng loại nhôm nào.
